HG5HNB – AP – Budapest, Széchenyi-hegy

Budapesten a Széchenyi-hegyen üzemel a HG5HNB hívójelű HAMNET felhasználói hozzáférési pont.

A hozzáférési pont a TV adótorony mellett lévő két kisebb torony egyikén található, így a felhasználói antennákat a TV torony melletti kisebb toronyra kell irányítani.

hg5hnb-latkep

hg5hnb-02 hg5hnb-01 hg5hnb-04
hg5hnb-05 hg5hnb-06 hg5hnb-03

A HG5HNB hozzáférési pont két szektorból áll: keleti és déli. A két szektor két különböző frekvencián érhető el. A szektorok nyílásszöge 90 fok. Az alábbi képen láthatók a szektorok határvonalai. Ez a kép nem a lefedettséget mutatja, azt lásd alább!

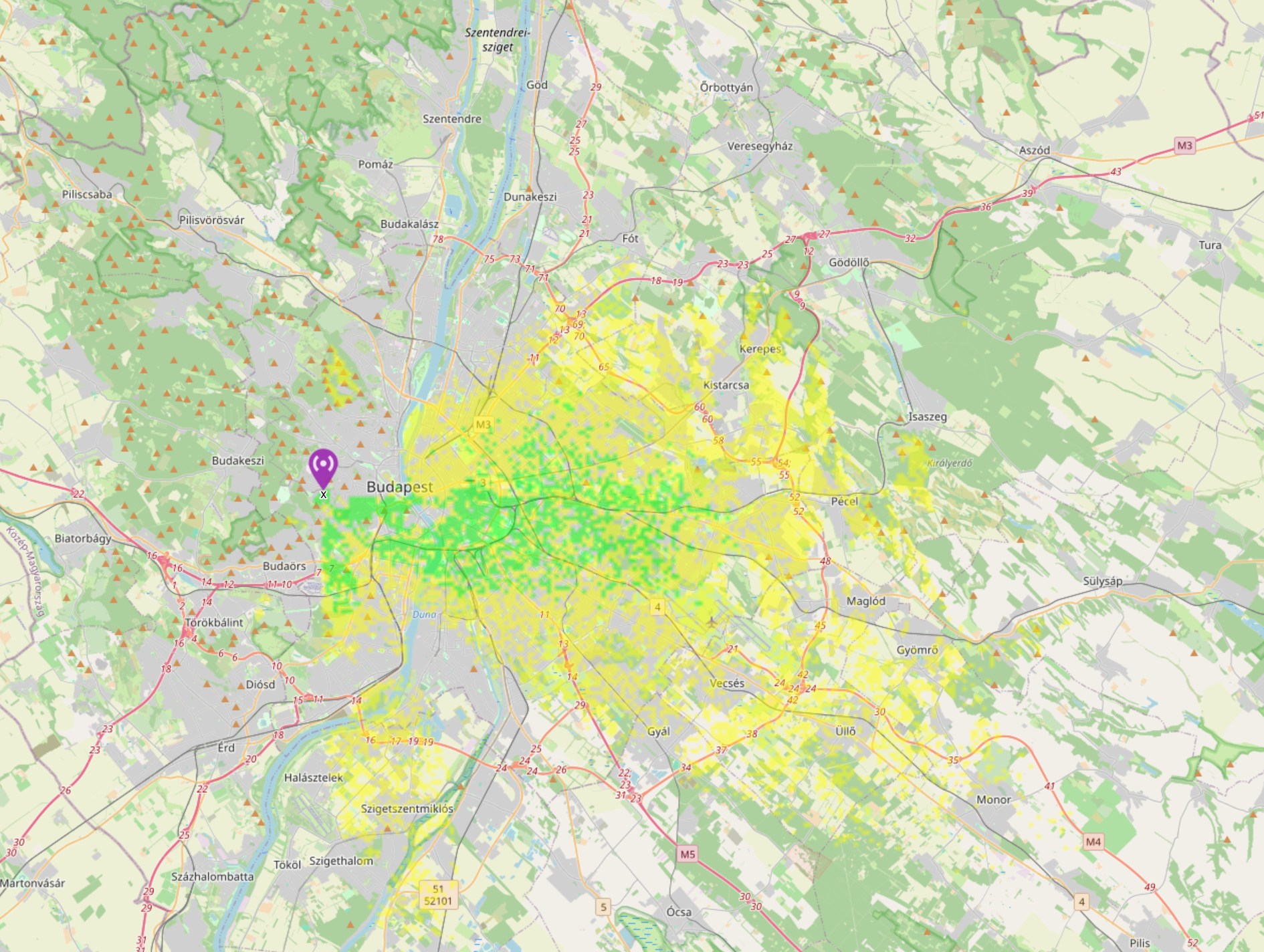

hg5hnb-szektorLefedettségi térkép:

HG5HNB-EAST

HG5HNB-SOUTH

A fenti térképen zöld és sárga színnel jelölt pontokról OPTIKAI RÁLÁTÁSSAL elérhető a hozzáférési pont, amennyiben bármely tereptárgy, pl. fa, épület árnyékolja a rálátást, úgy nem biztosított a megfelelő hozzáférés ezen a frekvencián!

  • A fenti lefedettségi térképen zölddel jelölt területről rálátással 5-20dBi-s antennával és minimum 100mW adóteljesítménnyel elérhető a hozzáférési pont.
  • A fenti lefedettségi térképen sárgával jelölt területről rálátással 15-24dBi-s antennával és minimum 300mW adóteljesítménnyel elérhető a hozzáférési pont.
  • A fenti lefedettségi térképen nem jelölt területről NEM ELÉRHETŐ a hozzáférési pont.

Hozzáférési pont WLAN paraméterei – KELET:

  • SSID: hamnet-hg5hnb-east
  • FREKVENCIA: 2362 MHz
  • POLARIZÁCIÓ: vízszintes (és függőleges)
  • ÜZEMMÓD: 802.11 (G és N üzemmód)
  • TITKOSÍTÁS: nincs
  • SÁVSZÉLESSÉG: 5 MHz
  • MIMO funkció: van, 2×2 (vízszintes, függőleges)
  • Elérhető maximális átviteli sebesség:
    1×1 MIMO: 16 MBit/s letöltési- és 16 MBit/s feltöltési oldalon,
    2×2 MIMO: 32 MBit/s letöltési- és 32 MBit/s feltöltési oldalon.

Hozzáférési pont WLAN paraméterei – DÉL:

  • SSID: hamnet-hg5hnb-south
  • FREKVENCIA: 2397 MHz
  • POLARIZÁCIÓ: vízszintes (és függőleges)
  • ÜZEMMÓD: 802.11 (G és N üzemmód)
  • TITKOSÍTÁS: nincs
  • SÁVSZÉLESSÉG: 5 MHz
  • MIMO funkció: van, 2×2 (vízszintes, függőleges)
  • Elérhető maximális átviteli sebesség:
    1×1 MIMO: 16 MBit/s letöltési- és 16 MBit/s feltöltési oldalon,
    2×2 MIMO: 32 MBit/s letöltési- és 32 MBit/s feltöltési oldalon.

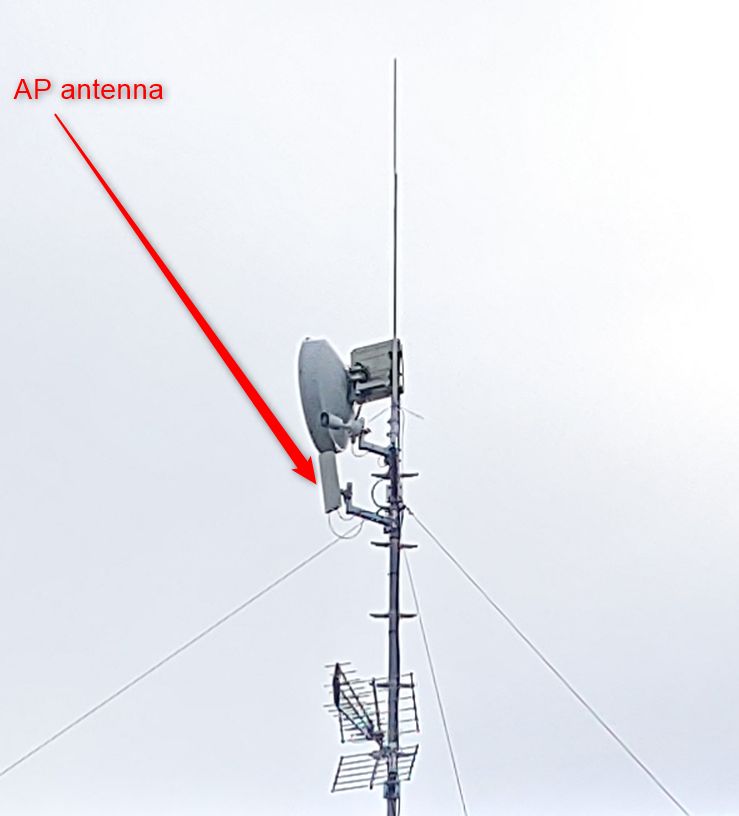

Antenna- és az adórádió(k) paraméterei:

  • antenna karakterisztika:
    szektorsugárzó (90fok), függőlegesen 5fok nyílásszög
  • antennanyereség: 16dBi
  • polarizáció: vízszintes és függőleges
  • adóteljesítmény. +30 dBm

Hozzáférési pont lefedettségi rádiusza:

A hozzáférési pontok megfelelő kliens eszközök esetében és optikai rálátásnál kb. 30-40km-ről még elérhetők.

Jelenleg a portálon regisztrált rádióamatőrök kapcsolódhatnak a hozzáférési ponthoz.
